螺旋摆动缸电液执行器是采用螺旋摆动缸，为江苏布鲁克FDS3系列智能型电液执行器，能实现自动回转功能，自带超负荷安全保护，可在现场/远程进行阀门开、关操作，可选择调节型以及开关型控制模式，现场带阀门开度显示以及全开全关位置指示，故障报警指示等功能。

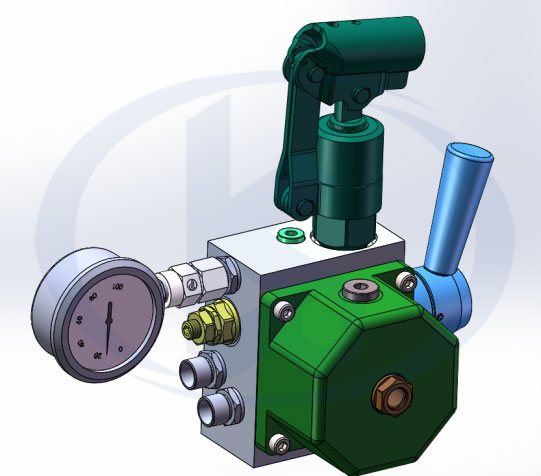

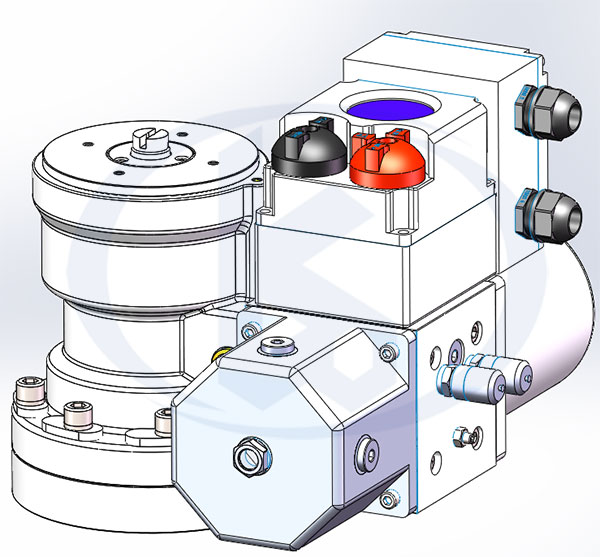

FDS3系列智能型电液执行器三维外形示意图

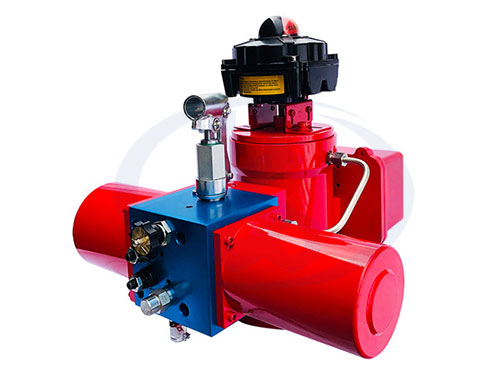

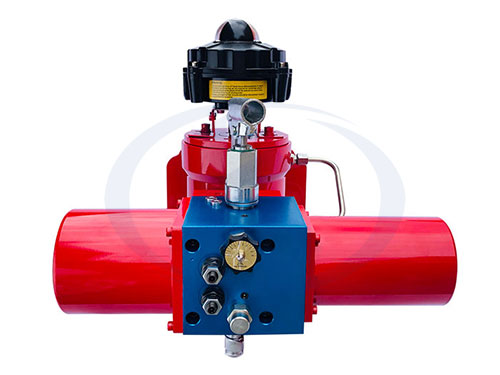

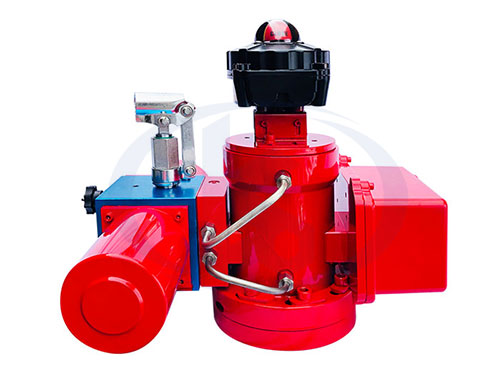

【产品展示】

【设备特点】

● 集成一体化设计，自带电液动力源、执行器和电控箱，体积小，无需外接液压管路；

● 模块化设计，可以灵活组合不同功能和规格，满足负载和实际工况的要求

● 灵活的安装方式，即可整体安装，也可分体式安装，适应复杂的现场情况

● 采用双向泵做动力源，系统回路简单，可靠性高，功耗小，维护成本低

● 液压动力传输，输出力矩大，传递效率高，可过力矩保护

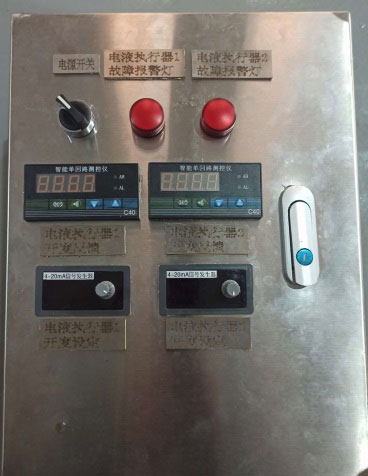

● 就地控制和远程控制

● 多种电制和电源可选，宽环境温度适应范围

● 全开、全关和阀位状态反馈功能

FDS3系列智能型电液执行器和法兰蝶阀示意图

【技术参数】

型号		FDS3系列
1	产品类型	智能型角行程电液执行器
2	工作扭矩	125N.M~16000N.M
3	行程角度	0~90°
4	启闭时间	2S~70S
5	防护等级	IP56/IP67
6	动作类型	开关型/调节型
7	电机功率	350W~750W
8	电机电制	220VAC，50Hz（或380V AC 50Hz，或其它）
9	电机转速	2800 r/rev
10	油泵排量	0.27cc/rev~0.88cc/rev
11	油泵额定压力	13.5MPa
12	油泵上限压力	16MPa
13	油泵输出流量	0.6L/min~2.4L/min（@13.5MPa）
14	执行器工作腔容积	26ml~1800ml

【供货范围】

序	名称	型号	主要参数	备注
1	智能型电液执行器	FDS3/135Q09/90J500/65151	扭矩：500N.M 行程时间：7S 压力：13.5MPa 流量：0.9L/min	配DN200蝶阀
2		FDS3/135Q09/90J1000/65152	扭矩：1000N.M 行程时间：14S 压力：13.5MPa 流量：0.9L/min	配DN250蝶阀
3		FDS3/135Q11/90J2000/65153	扭矩：2000N.M 行程时间：22S 压力：13.5MPa 流量：1.1L/min	配DN300和DN350蝶阀

【设备组成】

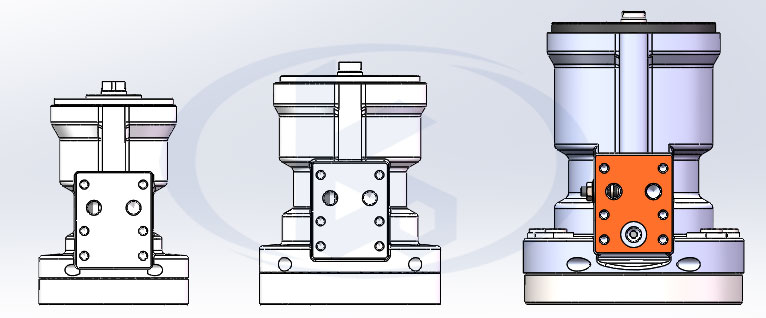

500N.M/1000 N.M /2000 N.M螺旋摆动缸

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的螺旋摆动缸电液执行器产品，欢迎前来咨询报价。

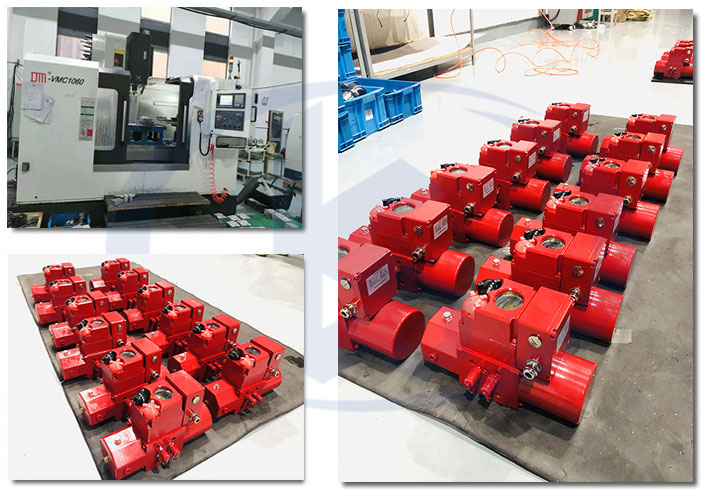

【车间一角】
