不锈钢电动法兰蝶阀_电液动阀门执行器厂家报价-江苏布鲁克自动化装备有限公司

不锈钢电动法兰蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

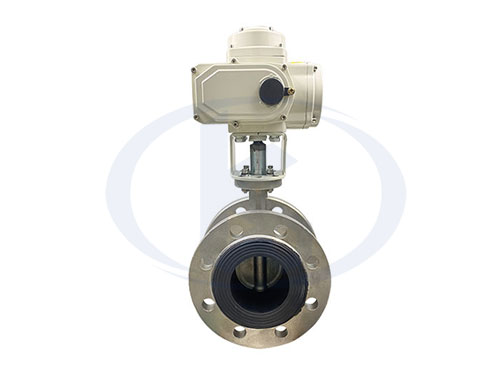

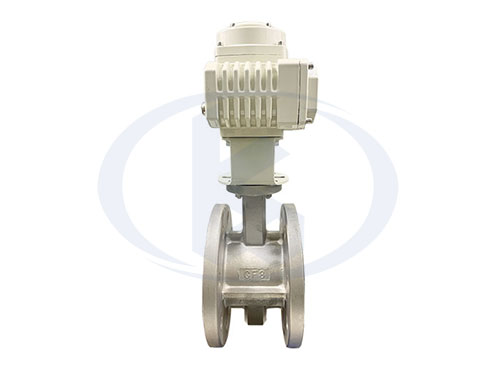

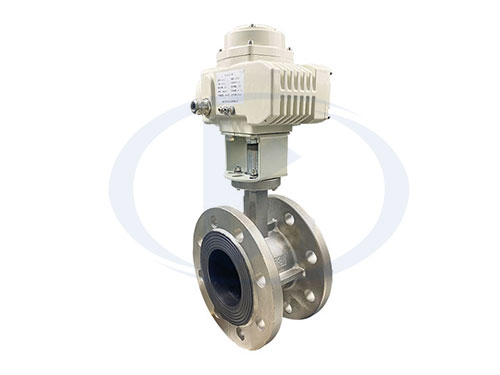

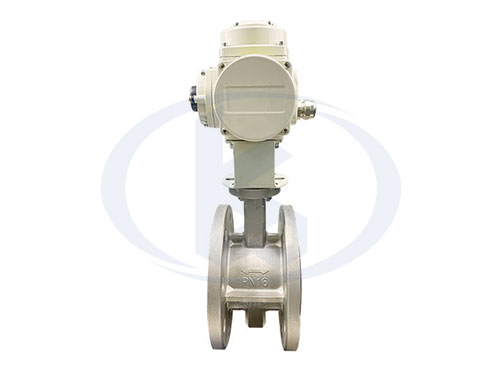

【产品展示】

【性能特点】

1、该电动蝶阀设计新颖、合理、结构独特、重量轻、启闭迅速。
2、操作矩小、操作方便、省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封件能可靠能双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

【产品参数】

公称通径DN(mm)		DN50~DN500
公称压力		PN1.0MPa	PN1.6MPa
试验压力	强度试验	PN1.5MPa	PN1.6MPa
	密封试验	PN1.1MPa	PN1.76MPa
主要零件	阀体	球墨铸铁、铸钢、不锈钢
	球体	灰铸铁、球墨铸铁、锻钢、不锈钢及特殊材质
	阀杆	碳钢、不锈钢
	密封圈	橡胶、聚四氟乙烯、三元乙丙
	填料	四氟、柔性石墨
适用工况	适用介质	水、空气、油
	适用温度	≦110℃

【外形尺寸】

规格		配置	ΦD1			L	H2	H1	N-Φ
mm	in	配置	1.0MPa		1.6MPa	L	H2	H1	1.0MPa	1.6MPa
DN50	2”	SQ-05	125			180	261	70	4-Φ18
DN65	2 1/2”		145			112	285	78	4-Φ18
DN80	3”		160			114	282	87	4-Φ18	4-Φ18
DN100	4”	SQ-10	180			127	324	105	8-Φ18
DN125	5”	SQ-10	210			140	344	120	8-Φ18
DN150	6”	SQ-20	240			140	388	134	8-Φ22
DN200	8”	SQ-20	295			152	418	163	8-Φ22	12-Φ22
DN250	10”	SQ-60	350	355		165	471	202	12-Φ22	12-Φ26
DN300	12”	SQ-100	400	410		178	535	230	12-Φ22	12-Φ26
DN350	14”	SQ-100	460	470		190	583	245	16-Φ22	16-Φ26
DN400	16”	SQ-200	515	525		216	632	305	16-Φ28	16-Φ31
DN450	18”		565	585		222	655	345	20-Φ28	20-Φ31
DN500	20”		620	650		229	687	375	20-Φ28	20-Φ34

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的不锈钢电动法兰蝶阀产品，欢迎前来咨询报价。

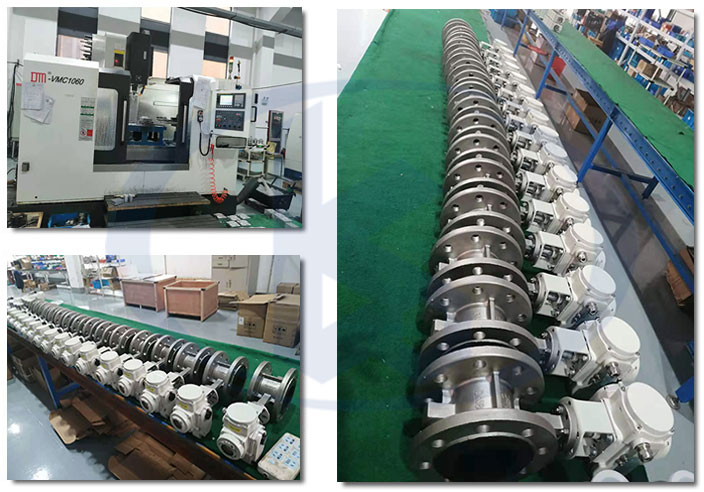

【车间一角】
