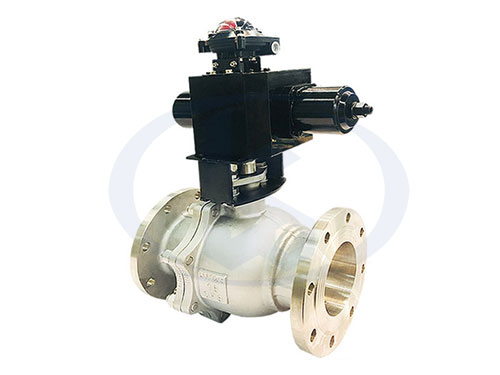

液动法兰球阀结构是由几个少数零件组合而成，具有体积小、重量轻、安装尺寸小，驱动力矩小，操作简便、敏捷等优点，且只需旋转90°即可快速启闭，同时具有良好的流量调节功效和封闭密封特性；在大中口径、中低压力的应用范围，液动法兰球阀是主导的阀门之一，在管路中主要用来做切断、分配和改变介质的流动方向。当液动法兰球阀处于完整开启时，介质流经球芯通口时无任何阻力，因此通过该液动阀门所发生的压力降很小，故具有较好的流量把持特征。
液动法兰球阀结构：液动法兰球阀的种类很多，根据结构形式的不同一般分为两大类，即O型结构和V型结构，两者的阀球开口不一样，应用也不同，O型一般适合关断使用，偶尔调节，而V型则比较适合调节（可调比大）。
一、O型球阀结构：
O型球阀的阀体内部安装有中间通孔的球体，球体上开有一个直径与管道直径相等的通孔，全开时为无阻阀，通能力大，流体进入阀门没有方向性。球体可在密封座中旋转，在管路方向两侧各有一个环状的弹性体来实现密封。通过旋转球体90°，即可改变通孔的方向，从而实现液动法兰球阀的开关。
二、V型球阀结构：
V型球阀球芯带有Ｖ型结构，阀芯是1/4球壳，开有V型缺口，随着球的旋转，开口面积发生变化，但开口面形状始终保持为三角形，流量特性近似等百分比，可调比大。具有流通能力大，可调范围大、具有剪切力，能关闭严密等特点，特别适用于流体物质带纤维状的工况。
