液动卡箍球阀由FDQ液动执行器和球阀两大部分组成，采用一体化结构，通过压力油控制阀门启闭。靠液动装置使阀杆旋转带动球体转动来达到起闭目的。具有启闭扭矩大，抗干扰能力强，体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备，电力等行业的工业自动化控制系统中。

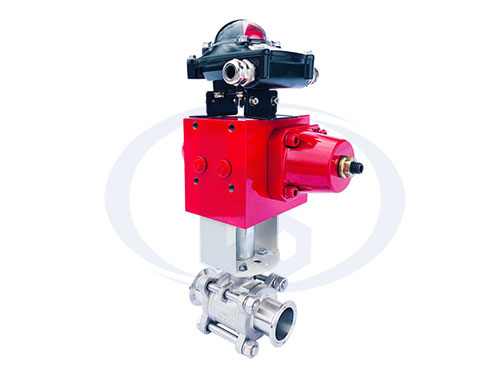

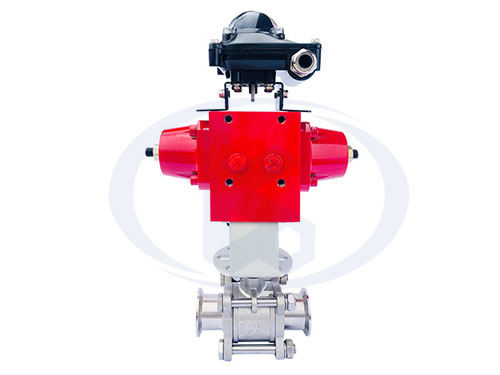

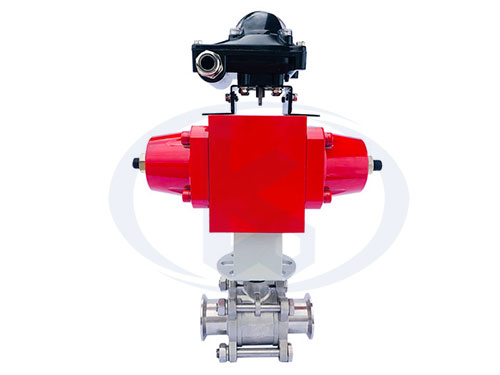

【产品展示】

【产品参数】

公称通径DN(mm)		DN15~ DN100
公称压力		PN1.0/1.6MPa
连接方式		快装（拷贝林接头）
零件名称	阀体、阀盖	WCB		CF8(304)		CF8(316)
	球体、阀杆	2Cr13		304		316
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	硝酸等腐蚀性介质	水、蒸汽、油品等	硝酸等腐蚀性介质	硝酸等腐蚀性介质
	适用温度	-29℃~18℃(增强聚四氟乙烯)、-29℃~300℃(对位聚苯)

【性能特点】

1、液动球阀的阀球及阀体采用优质不锈钢制造，防腐性能好。

2、球阀采用金属密封，可满足钻井泥浆介质环境。

3、液压驱动部分结构尺寸小，可满足狭小的安装环境。

4、液压驱动扭矩大，用防喷器的液控台即可满足使用要求。

液动卡箍球阀分为整体式(一体式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观、阀座采用弹性密封结构、密封可靠、启动轻松、阀杆采用有倒密封的下装式结构，阀腔异常升温时，阀杆不会被冲击。二片式、三片式球阀连接形式另有对焊(BW)、承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。

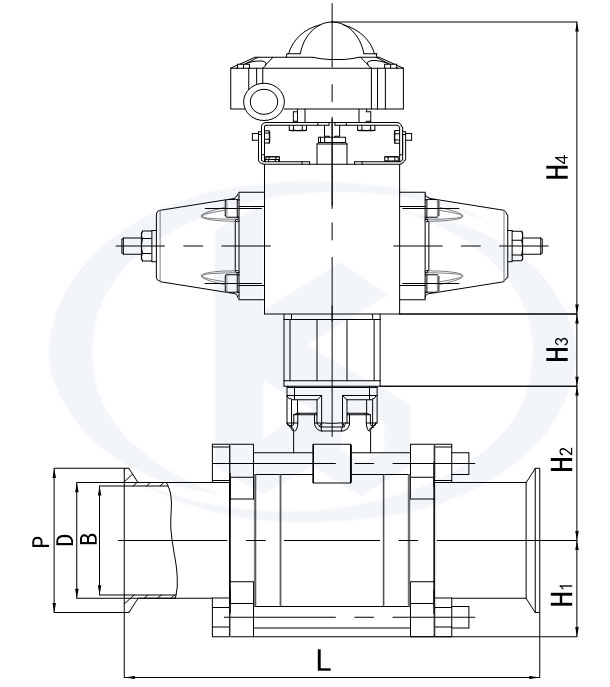

【外形尺寸】

规格		液动执行器配置	L	H1	H2	H3	H4	B	D	P
mm	in	液动执行器配置	L	H1	H2	H3	H4	B	D	P
DN15	1/2”	FDQ-40	98	23	45	47	215	16	21	50.5
DN20	3/4”		106	26.5	54			22	27
DN25	1”		116	28	64			29	33
DN32	1 1/4”		134	36	68	53		35	38
DN40	1 1/2”		145	38.5	73	62		42	46	64
DN50	2”		158	44	84	62		53	59	77.5
DN65	2 1/2”		178	61	95	72		67	74	91
DN80	3”		222	70	100			85	92	106
DN100	4”		295	82	112			107	128	119

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的液动卡箍球阀产品，欢迎前来咨询报价。
