深海电液三通球阀采用三通球阀+智能型角行程电液执行器置于水下管道上，设备电机、液压泵、集成阀组等元件，仅通过电缆即可对阀门开度进行控制。阀门材质采用316L不锈钢，深海电液执行器外壳为316L不锈钢，齿轮齿条为双相不锈钢2507，电控箱及液压泵站外壳为铝合金硬质阳极氧化+油漆处理，常用于深海中。

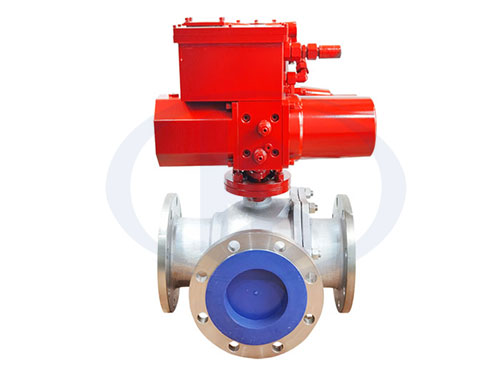

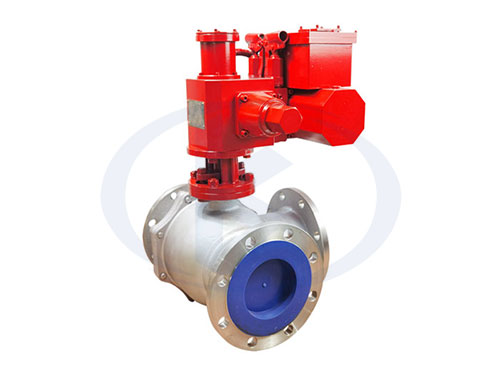

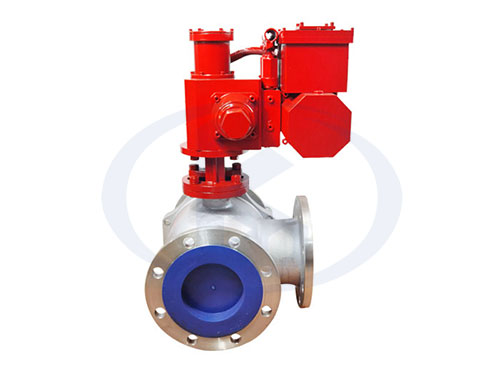

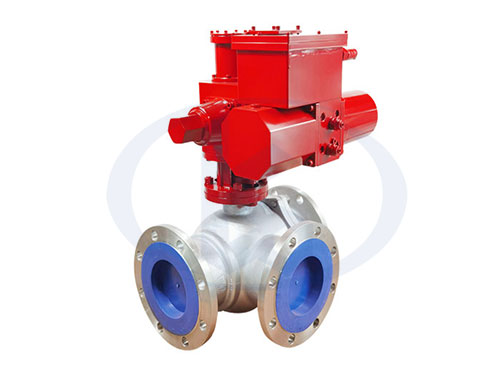

【产品展示】

【技术方案】

1、集成一体化设计，自带电液动力源、执行器和电控箱，体积小无需外接液压管路，仅通过电缆即可控制阀门开度；
2、模块化设计，可以灵活组合不同功能和规格，满足负载和实际工况的要求；
3、灵活的安装方式，即可整体安装，也可分体式安装，适应复杂的现场情况；
4、采用双向泵做动力源，系统回路简单，可靠性高，功耗小，维护成本低；
5、液压动力传输，输出力矩大，传递效率高，可过力矩保护；
6、就地控制和远程控制；
7、多种电制和电源可选，宽环境温度适应范围；
8、全开、全关和阀位状态反馈功能；
9、停止运行时锁定原位，失电时锁定原位。

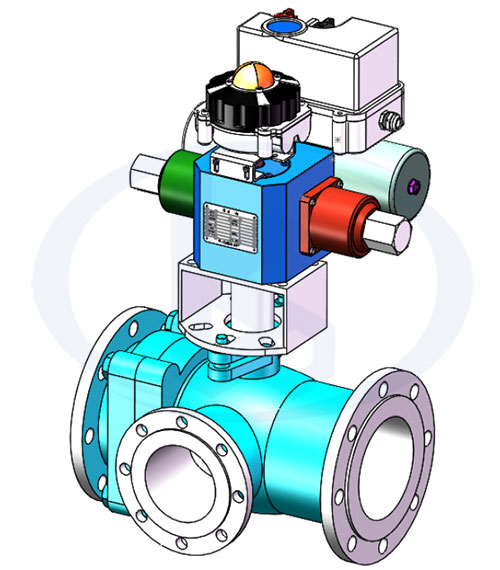

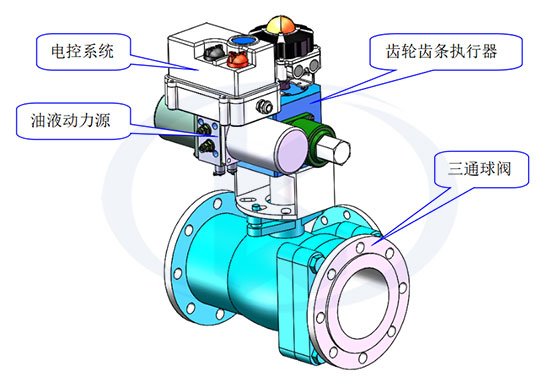

智能型电液动三通球阀结构示意图各部分组成示意图

【使用工况】

1、浸没于海水中，水下可达30米；
2、三通球阀，DN150通径，压力1.6MPa；
3、数量8台，智能型，可4-20mA信号控制阀门开度。

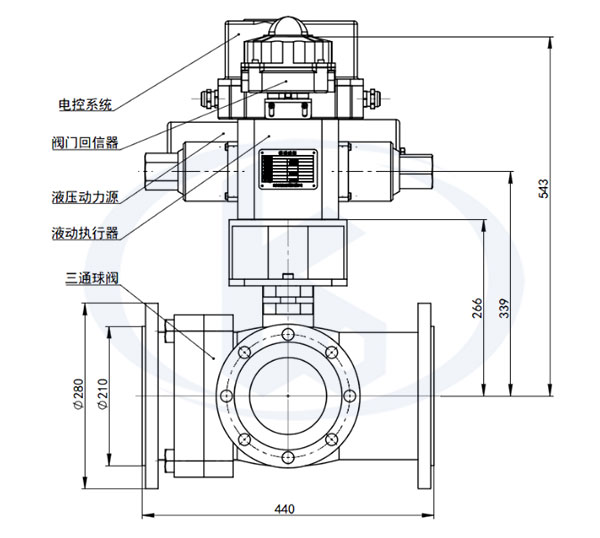

【外形尺寸】

注：本尺寸为参考外形尺寸，后续本公司会提供正式图纸双方签字确认。

mm	in	PN16 配置	ΦD1	φD2	φD3	φD4	N	φD5	L	L1	L2	H1	H2	B1	B2
DN15	1/2”	FDQ-40	90	60	35	15	4	19	108	12	290	48	110	75	54
DN20	3/4”		100	70	43	20			117	13		53			59
DN25	1”		110	80	51	25			127	15		64			64
DN32	1 1/4”		115	89	64	32			140	16		72			70
DN40	1 1/2”		125	98	73	40			165	18		77			83
DN50	2”		150	121	92	50			178	20		85			89
DN65	2 1/2”	FDQ-50	180	140	105	65			190	23	350	106	115	88	95
DN80	3”		190	152	127	80			203	24		121			102
DN100	4”		230	191	157	100	8	23	229	24		143			115
DN125	5”	FDQ-63	255	216	186	125			356	24	439	183	152	105	178
DN150	6”		280	241	216	150			394	26		201			197
DN200	8”		345	298	267	200			457	29		252			229

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的深海电液三通球阀产品，欢迎前来咨询报价。

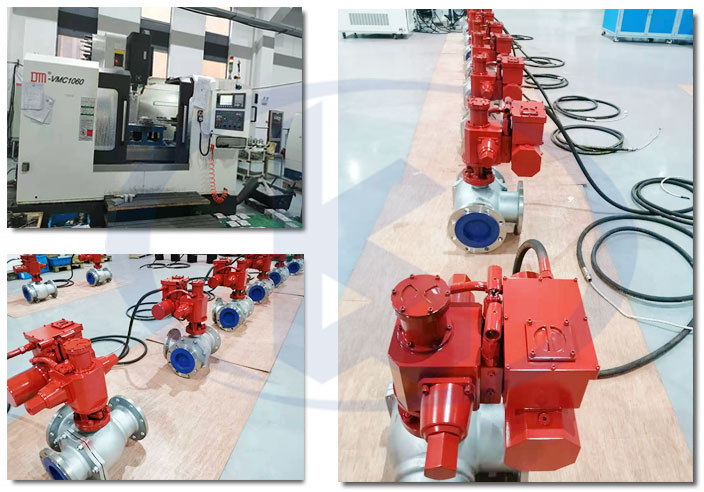

【车间一角】
