液动对夹软密封蝶阀采用一体化结构，与FDQ液动执行器相配合，通过压力油控制阀门启闭。具有启闭扭矩大，抗干扰能力强，体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。该液动蝶阀广泛应用于环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的自动化控制系统中。

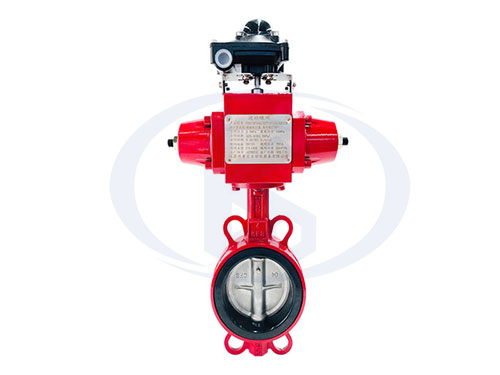

【产品展示】

【作用分类】

用于降低并稳定系统中某一支路的油液压力，常用于夹紧、控制、润滑等油路。有直动型、先导型、叠加型之分。

按控制方法分类：手动，电控，液控

按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）

按安装方式分：板式阀，管式阀，叠加阀，螺纹插装阀，盖板阀

按操纵方式分：手动阀，机动阀，电动阀，液动阀，电液动阀等。

【产品参数】

蝶阀主要零部件	材质	使用规格	主要零部件	材质	使用规格
阀体	球墨铸铁	50mm ~ 600mm	阀杆	不锈钢	50mm ~ 600mm
	灰铸铁			不锈钢
	铸钢			45#碳钢
	不锈钢			45#碳钢
阀板	不锈钢CF8	50mm ~ 600mm	阀座	EPDM	50mm ~ 600mm
	不锈钢CF8M			NBR
	球墨铸铁镀镍磷			PTEE
	球墨铸铁覆尼龙			Viton
	铝青铜			SEP

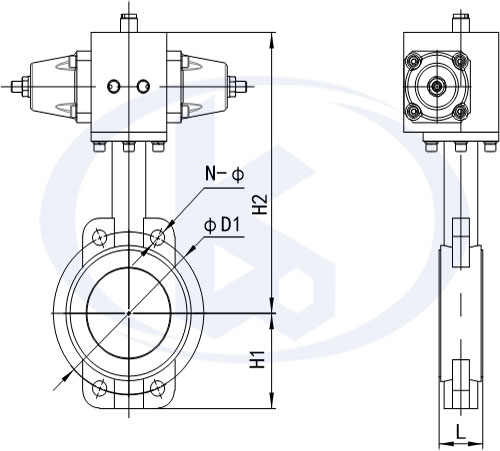

【外形尺寸】

规格		配置	ΦD1		H2	H1	L	N-Φ
mm	in	配置	1.0MPa	1.6MPa	H2	H1	L	1.0MPa	1.6MPa
DN50	2”	FDQ-40	125		272	70	180	4-Φ18
DN65	2 1/2”		145		285	78	112	4-Φ18
DN80	3”		160		291	87	114	4-Φ18
DN100	4”		180		310	105	127	8-Φ18
DN125	5”		210		323	120	140	8-Φ18
DN150	6”		240		335	134	140	8-Φ23
DN200	8”	FDQ-50	295		375	163	152	8-Φ23	12-Φ23
DN250	10”	FDQ-50	350	355	407	202	165	12-Φ23	12-Φ25
DN300	12”	FDQ-63	400	410	489	230	178	12-Φ23	12-Φ25
DN350	14”	FDQ-63	460	470	571	245	190	16-Φ23	16-Φ25
DN400	16”	FDQ-80	515	525	600	305	216	16-Φ25	16-Φ30
DN450	18”		565	585	610	345	222	20-Φ25	20-Φ30
DN500	20”		620	650	680	375	229	20-Φ28	20-Φ34
DN600	24”	FDQ-100	725	770	785	467	154	20-Φ31	20-Φ37
DN700	28”		840		830	510	169	24-Φ31	24-Φ37
DN800	32”		950		958	576	195	24-Φ34	24-Φ41

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的液动对夹球阀产品，欢迎前来咨询报价。

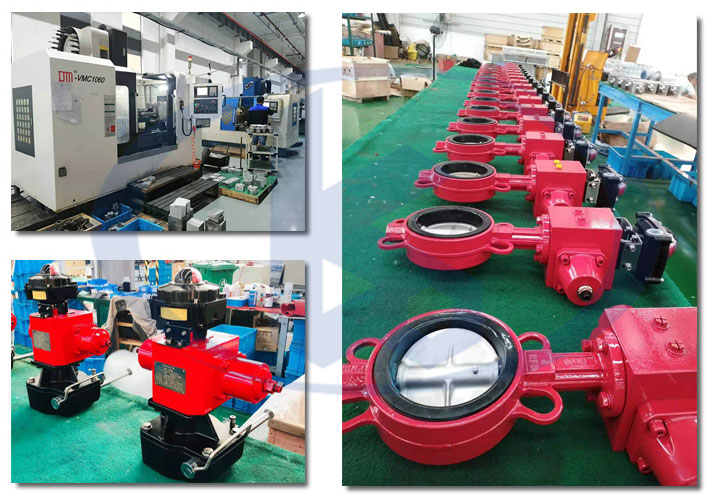

【车间一角】
