气动中线蝶阀就是指蝶阀蝶板的回转中心(即阀门轴中心)与阀体的中心形成一条直线，采用直连方式与气动执行器进行连接，根据连接方式的不同可分为气动对夹中线蝶阀和气动法兰中线蝶阀，碟板具有自动对中功能（上下、左右），其密封形式一般多制成密封结构，常见的密封材料为橡胶、聚四氟乙烯等。

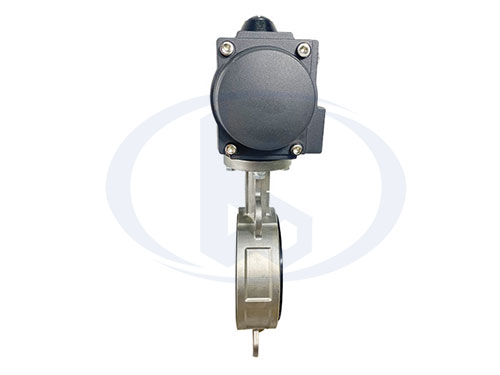

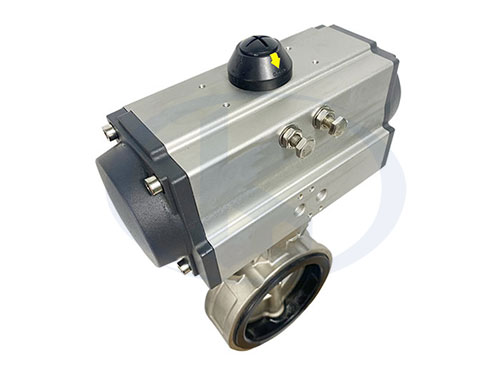

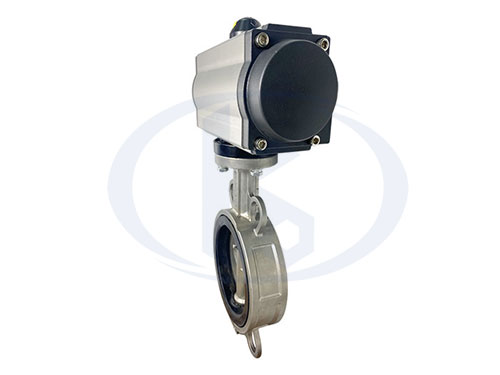

【产品展示】

【性能特点】

气动中线蝶阀蝶板上下两端的接触面比较宽，开关时摩擦力大，扭矩开关也比较大，无论该气动阀门是否处于打开状态或关闭状态，蝶板与阀芯密封面与阀座的下端都处于密封压缩态，顾有极好的密封性能。

【技术参数】

公称通径	DN50~1200(mm)
公称压力	PN0.6、1.0、1.6、2.5MPa
连接形式	对夹式、法兰连接
结构形式	中线型结构
流量特性	近似快开型
动作范围	0~90°
泄漏量	按GB/T4213-92，为Kv值的10-4，软密封:零泄漏
基本误差	带定位器:小于全行程的±2%%
回差	带定位器:小于全行程的±2%%
配置执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关型(开关两位控制)、调节型(4~20mA控制)

【应用情况】

气动中线蝶阀由于结构简单，无定向密封限制，中心对称(I型)双向密封效果一样，并且流阻较小，开关力矩也小，承压能力被定位为中低压，因此在1.6MPa以下的工况中被广泛应用。安装时一般没有方向的要求，可现场维修拆卸，并且不用全部拆开阀门就可更换密封圈。

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的气动中线蝶阀产品，欢迎前来咨询报价。

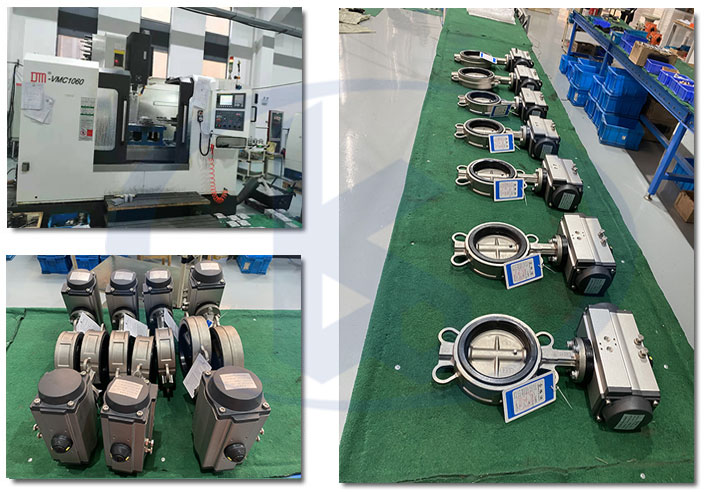

【车间一角】
