双法兰气动粉尘蝶阀_电液动阀门执行器厂家报价-江苏布鲁克自动化装备有限公司

双法兰气动粉尘蝶阀专用水泥、粉尘、粉末等物料介质的场合，主要由阀体、密封座、阀板和气动执行器组成，该气动蝶阀阀体橡胶密封圈形成的软性密封，使其特别适用于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，双法兰气动粉尘蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。

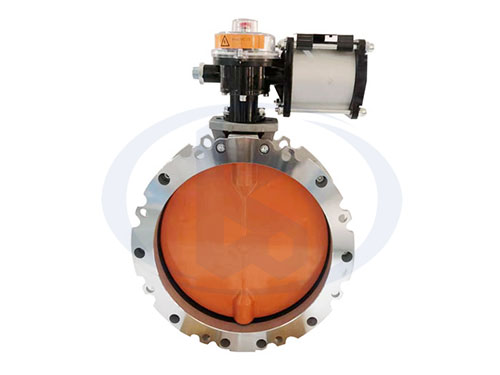

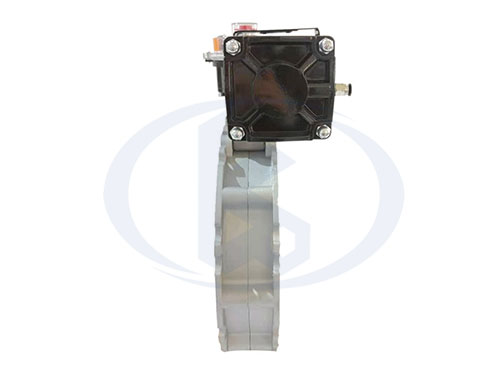

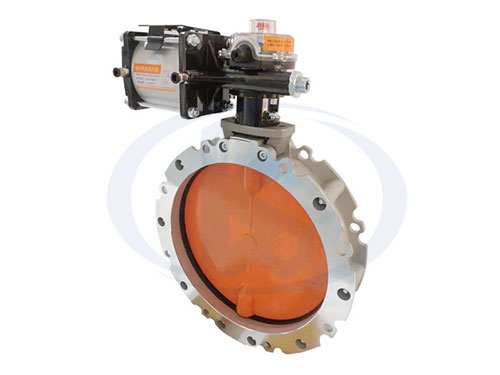

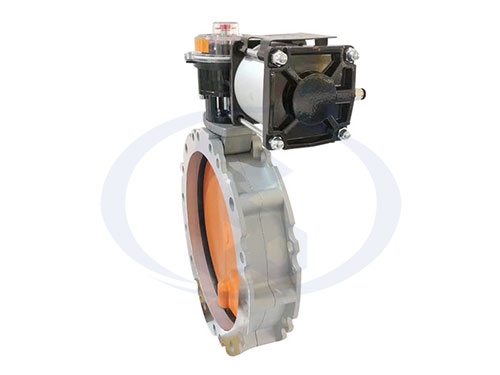

【产品展示】

【性能特点】

双法兰气动粉尘蝶阀阀板中间为平板结构，阀杆设置在阀板的上下两侧并与阀板一体连接，密封座套接在阀板上，阀板两侧的阀杆穿过密封座的轴孔容置在阀体的轴孔内。双法兰气动粉尘蝶阀由粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，专用于粉状及颗粒状物料处理。

【技术参数】

型号 Model	V2FS100 V2FS150 V2FS200 V2FS250 V2FS300 V2FS350 V2FS400 V2FS500 V2FS600 V1FS100 V1FS150 V1FS200 V1FS250 V1FS300 V1FS350 V1FS400 V1FS500 V1FS600
工作压力 working pressure	0.4-0.7Mpa MAX1.0Mpa
驱动方式 Drive mode	气动、电动、手动、涡轮传动等 Pneumatic，electric，manual，wrom gear drive
适用温度 Temperature	-20℃~+80℃ 其他温度均有现货 ALL other temperatures are in stock.
适用介质 Medium	水泥物料等粉体介质 Cement，material powder medium
阀体 Body	压铸铝合金 die-casting aluminium
蝶板 Butterfly	铝合金、聚氨酯高分子复合、球墨铸铁、不锈钢 alumnium alloy，polyurethane polymer composite，ductile iron，stainless steel
阀杆 Stem	2Cr13,45#，不锈钢 stainless steel
阀座 Seat	耐磨橡胶 abrasive rubber
执行标准 Implementation standards	设计规范	结构长度	法兰尺寸	检验试验	气动装置
	Design specification	Structure length	Flange size	Inspection test	Pneumation device
	ITALY	ITALY	ITALY	GB/T13927	JB/T8864

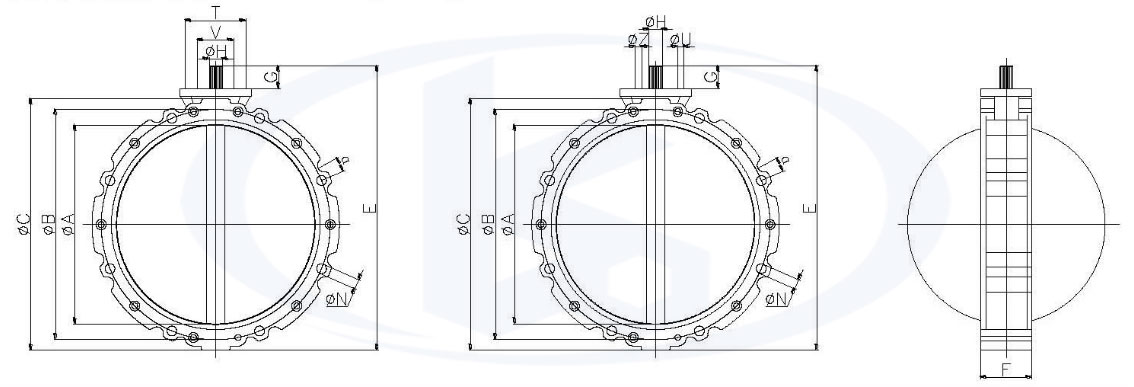

【外形尺寸】

BV2F 气动双法兰蝶阀 Double flanged butterfly valve
MODLE	ΦA	ΦB	ΦC	E	F	V	T	ΦH	G	ΦZ	ΦU	ΦN
BV2F100	95	180	220	250	77	50	80	22	35	M10	M12	4-14
BV2F150	150	200	228	290	77	50	80	22	35	M10	M12	4-14
BV2F200	200	250	278	340	77	50	80	22	35	M10	M12	4-14
BV2F250	250	300	328	390	77	50	80	22	35	M10	M12	8-14
BV2F300	300	350	378	440	77	50	80	22	35	M10	M12	8-14
BV2F350	350	400	440	530	85	50	80	28	35	M10	M12	8-14
BV2F400	400	470	530	580	85	50	80	28	35	M10	M12	8-14
BV2F500	500	570	605	655	104	100	125	27*27	25	M10	M12	12-16
BV2F600	600	670	705	755	104	100	125	27*27	25	M10	M12	12-16

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的双法兰气动粉尘蝶阀产品，欢迎前来咨询报价。
