电动硬密封蝶阀采用一体化结构，与SQ精小型电动执行器相配，输入(4-20mADC、0-10VDC或1-5V)信号和单相电源即可运转，该电动蝶阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。该电动阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的自动化控制系统中。

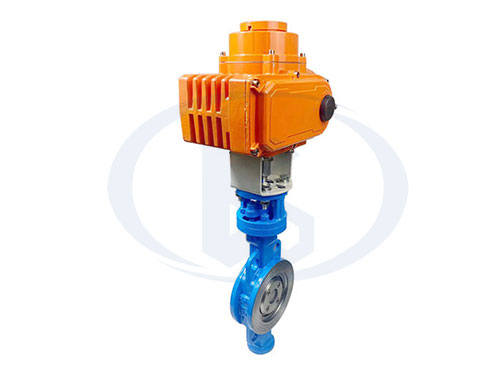

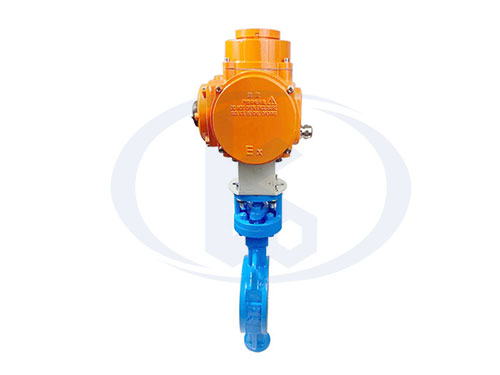

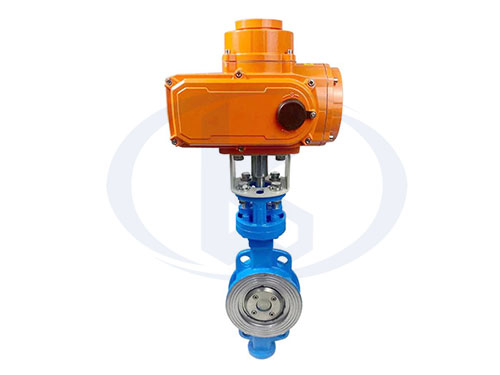

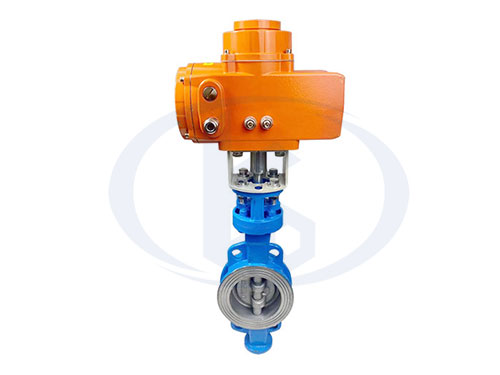

【产品展示】

【工作原理】

电动硬密封蝶阀由电动执行器和金属密封蝶阀组成，通过电动执行机构的电源驱动来开启或关闭阀门，阀杆带动碟板在0-90°的范围内做来回旋转的动作。也可根据工况需要装配智能调节型执行器，对蝶阀碟板的开度大小进行任意调节，从而控制介质的温度、流量、压力、液位等各项参数的精确控制。在高压高温下可保持良好操作，比较耐磨损，机械性好，使用寿命长。

【产品参数】

主要零部件	材质	使用规格	主要零部件	材质	使用规格
阀体	球墨铸铁	50mm ~ 600mm	阀杆	不锈钢	50mm ~ 600mm
	灰铸铁
	铸钢			45#碳钢
	不锈钢
阀板	不锈钢CF8	50mm ~ 600mm	阀座	EPDM	50mm ~ 600mm
	不锈钢CF8M			NBR
	球墨铸铁镀镍磷			PTEE
	球墨铸铁覆尼龙			Viton
	铝青铜			SEP

【外形尺寸】

规格		配置	ΦD1		ΦD2			L	H2	H1	N-Φ
mm	in	配置	1.0MPa	1.6MPa	1.0MPa	1.6MPa		L	H2	H1	1.0MPa	1.6MPa
DN50	2”	SQ-05	125		102			43	313	76	4-Φ18
DN65	2 1/2”		145		122			46	326	89	4-Φ18
DN80	3”		160		133			46	332	94	4-Φ18	8-Φ18
DN100	4”	SQ-10	180		158			52	374	114	8-Φ18
DN125	5”	SQ-10	210		185			56	387	127	8-Φ18
DN150	6”	SQ-20	240		216			56	433	140	8-Φ23
DN200	8”	SQ-20	295		272			60	468	176	8-Φ23	12-Φ23
DN250	10”	SQ-60	350	355	320		320	68	518	207	12-Φ23	12-Φ25
DN300	12”	SQ-100	400	410	372		372	78	594	240	12-Φ23	12-Φ25
DN350	14”	SQ-100	460	470	420		430	78	625	273	16-Φ23	16-Φ25
DN400	16”	SQ-200	515	525	480		480	102	657	322	16-Φ25	16-Φ30
DN450	18”		565	585	535		545	114	679	340	20-Φ25	20-Φ30
DN500	20”		620	650	585		610	127	737	380	20-Φ28	20-Φ34
DN600	24”	SQ-400	725	770	685		720	154	881	467	20-Φ31	20-Φ37

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的电动硬密封蝶阀产品，欢迎前来咨询报价。
