电动法兰硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，构业被广泛用于介质温度≦425℃的冶金、电力、石油、化工以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

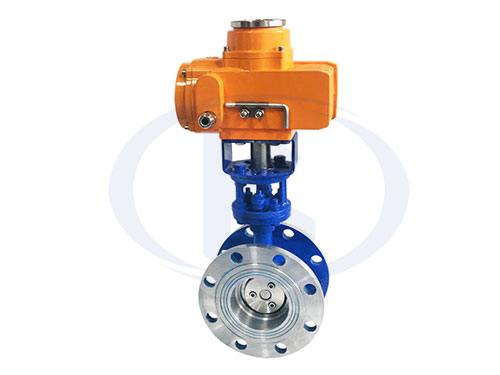

【产品展示】

【性能特点】

1、本电动蝶阀采用三偏心密封结构，阀座与碟板几乎无磨损，具有越关越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐腐蚀，使用寿命长。
4、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

【产品参数】

公称通径DN(mm)		DN50~DN500
公称压力		0~1.6MPa
试验压力	强度试验	PN1.5MPa	PN1.6MPa
	密封试验	PN1.1MPa	PN1.76MPa
主要零件	阀体	球墨铸铁、铸钢、不锈钢
	球体	灰铸铁、球墨铸铁、锻钢、不锈钢及特殊材质
	阀杆	碳钢、不锈钢
	密封圈	橡胶、聚四氟乙烯、三元乙丙
	填料	四氟、柔性石墨
适用工况	适用介质	蒸汽、油品、硝酸类、醋酸等
	适用温度	碳钢：-29℃~425℃ 不锈钢：-40℃~650℃

【外形尺寸】

规格		配置	ΦD1		ΦD2		H2	H1	L	N-Φ
mm	in	配置	1.0MPa	1.6MPa	1.0MPa	1.6MPa	H2	H1	L	1.0MPa	1.6MPa
DN40	1 3/4”	SQ-05	110		150		323	90	108	4-Φ18
DN50	2”		125		165		323	90	108	4-Φ18
DN65	2 1/2”		145		185		367	105	112	4-Φ18
DN80	3”	SQ-20	130		200		413	120	114	4-Φ18	4-Φ18
DN100	4”		180		220		423	130	127	8-Φ18
DN125	5”		210		250		473	164	140	8-Φ18
DN150	6”	SQ-60	240		285		511	175	140	8-Φ22
DN200	8”	SQ-60	295		340		597	200	152	8-Φ22	12-Φ22
DN250	10”	SQ-100	350	355	395	405	627	243	165	12-Φ22	12-Φ22
DN300	12”	SQ-200	400	410	445	460	677	250	178	12-Φ22	12-Φ26
DN350	14”	SQ-200	460	470	505	520	742	280	190	16-Φ22	16-Φ26
DN400	16”	SQ-400	515	525	565	580	819	305	216	16-Φ26	16-Φ30
DN450	18”	SQ-400	565	585	615	640	884	350	222	20-Φ26	20-Φ30
DN500	20”	SQ-600	620	650	670	715	909	380	229	20-Φ26	20-Φ33
DN600	24”	SQ-600	725	770	780	840	924	445	267	20-Φ30	20-Φ36

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的电动法兰硬密封蝶阀产品，欢迎前来咨询报价。
