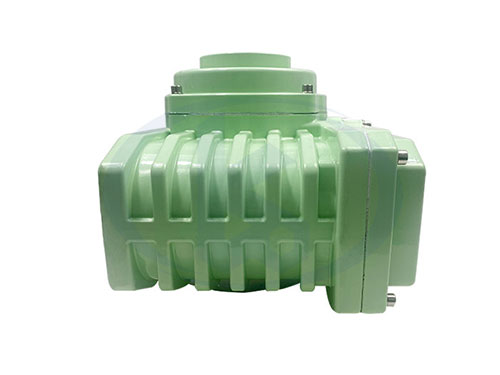

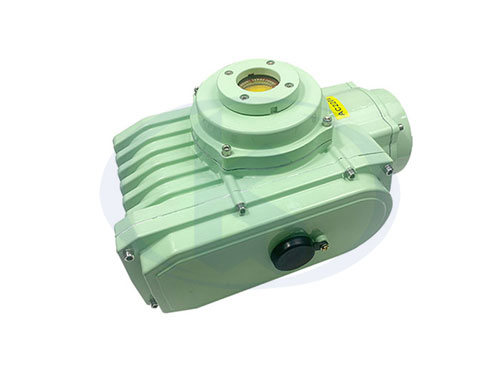

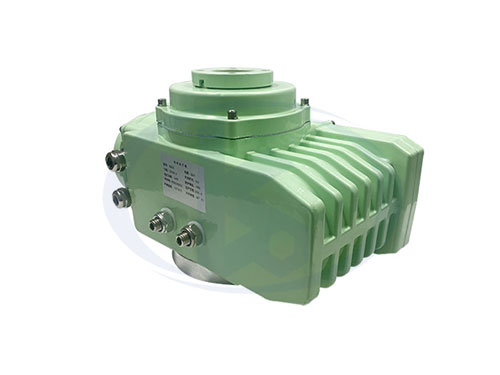

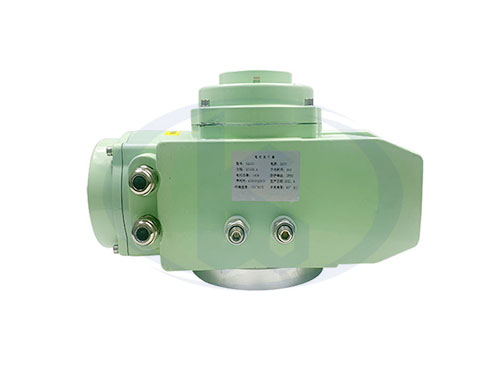

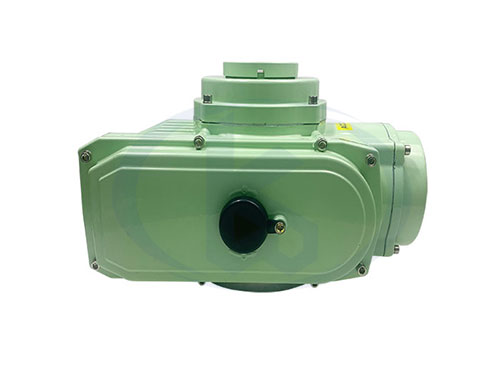

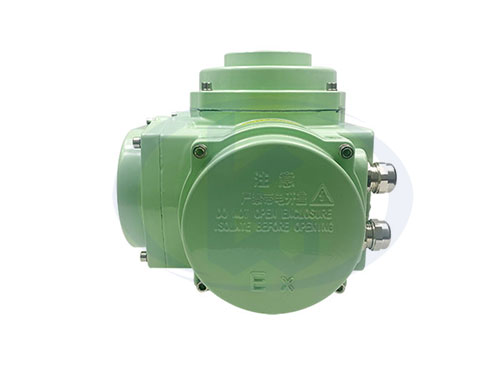

品牌：江苏布鲁克
标准：国标
压力环境：常压
加工定制：是
产品用途：石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系电话：13917586261
| 序号 | 名称 | 数量 | 材料 | 序号 | 名称 | 数量 | 材料 |
| 1 | 电机盖 | 1 | ADC12 | 6 | 接线腔盖 | 1 | ADC12 |
| 2 | 电机转子轴 | 1 | 40Cr | 7 | 电装盖 | 2 | ADC12 |
| 3 | 箱体 | 1 | ADC12 | 8 | O型密封圈 | 1 | 丁氢象胶 |
| 4 | 防爆接头 | 2 | 黄铜镀镍 | 9 | 隔爆镜片 | 2 | |
| 5 | O型密封圈 | 1 | 丁氢象胶 | 10 | 涡轮轴 | 1 | 40Cr镀镍 |

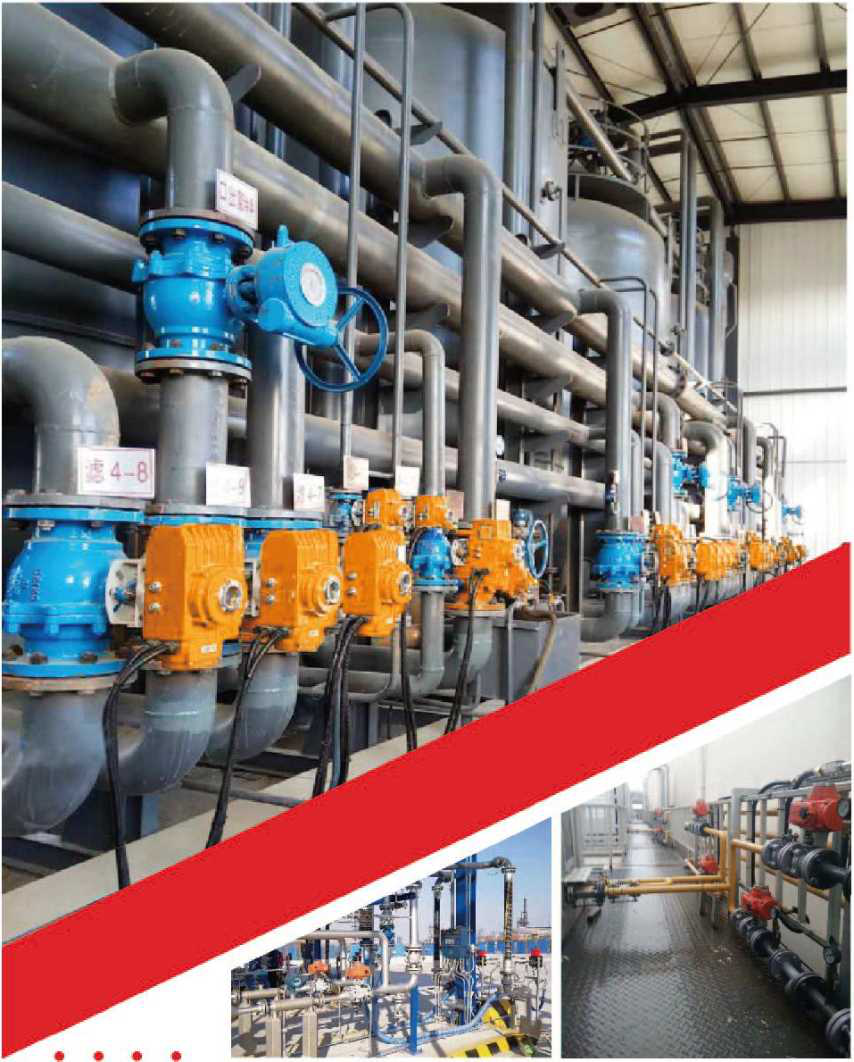

SQ系列电动执行器在石油、化工、电力、冶金、水处理等领域的现场应用。
|
电气和机械限位功能
电气行程限位功能：
当执行器带动阀门达到阀门全开、全关极限位置或者设定的中间位置时，内置的电气限位开关将会切断电路而保护阀门。
输岀轴机械限位功能：
当电气行程限位功能失效时，执行器输出轴将会被机械限位装置锁住，从而保护阀门免受损害。

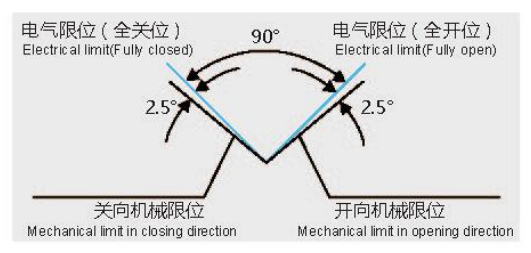

图示为电气限位与机械限位之间的位置关系
|
  |

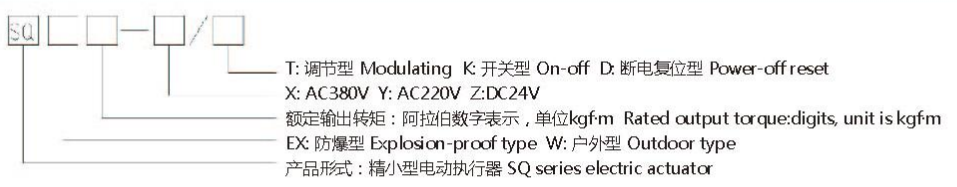

| 执行器型号 | 额定扭矩(N.M) | 软密封蝶阀 | 软密封球阀 | 硬密封蝶阀 | 硬密封球阀 | 通风蝶阀 |
| SQ-05 | 05 | DN15~65 | DN15~32 | DN40~50 | DN15~25 | DN50~150 |
| SQ-10 | 10 | DN80~100 | DN32~40 | DN65~100 | DN32~40 | DN200~300 |
| SQ-15 | 15 | DN125 | DN50 | DN125 | DN40~50 | DN350 |
| SQ-20 | 20 | DN150~200 | DN65~80 | DN125 | DN50~65 | DN400~500 |
| SQ-40 | 40 | DN200 | DN80~100 | DN150 | DN65 | DN600 |
| SQ-60 | 60 | DN200~250 | DN100~1250 | DN200 | DN80~100 | DN700 |
| SQ-100 | 100 | DN300 | DN150 | DN250 | DN125 | DN800~900 |
| SQ-200 | 200 | DN400 | DN200 | DN350 | DN150 | N1000~1200 |
 |
 |
|

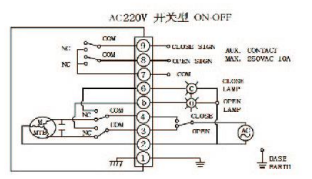

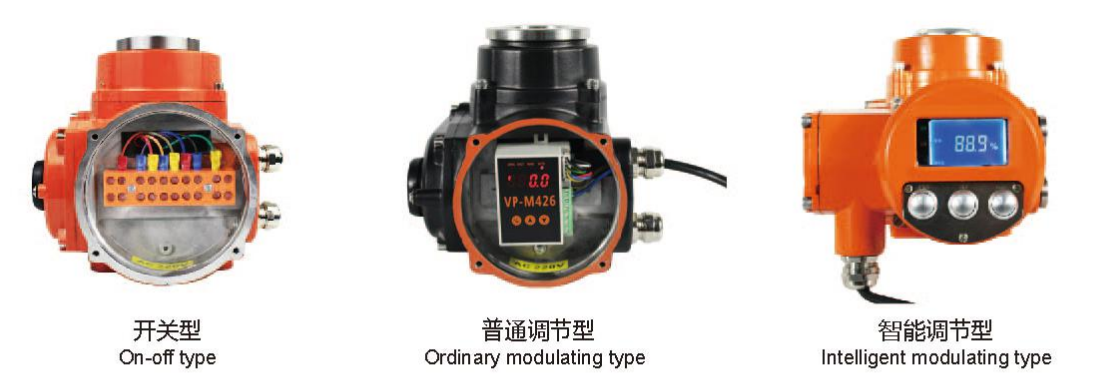

AC220V开关型接线图
功能：通过开关电路实现开启、关闭操作，输岀一组有源AC220V反馈和一组无源开关量反馈。
|
AC380V开关型接线图
功能：通过外部继电器换相实现开启、关闭操作，输岀一组无源开关量反馈。
|
 |
 |
|
DC24V开关型接线图
功能：通过切换外部电源的正负极，实现开启、关闭操作，输岀一组有源DC24V反馈和一组无源开关量反馈。
|

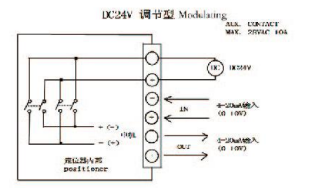

DC24V普通调节型接线图
功能:通过模块控制标定开启和关闭行程，控制信号为外部有源4-20mA (0-10V)，输岀为有源4-20mA (0-10V)反馈。
|
 |
 |
|

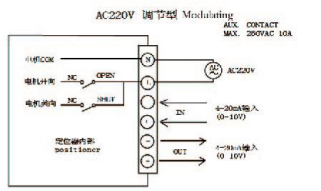

AC220V普通调节型接线图
功能：通过模块控制标定开启和关闭行程，控制信号为外部有源4-20mA(0-10V)，输岀为有源4-20mA( 0-10V)反馈。
|
AC220V/380V智能调节型接线图
功能：通过远程无源开关触点实现开启、关闭操作，也可使用模拟量4-20mA实现比例控制开启、关闭操作。输出为两组无源开关量反馈4-20mA模拟量电流信号。
|
