普通精小型电动执行器

普通精小型电动执行器

品牌：江苏布鲁克
标准：国标
压力环境：常压
加工定制：是
产品用途：石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系电话：13917586261

产品详细

       本公司生产的SQ系列精小型电动执行器具有结构紧凑，体积小巧，输岀力矩大的特点，适合各种0-90度开度范围内的阀门的自动化改造和使用。本系列电动执行器的机械结构简单，动作可靠，同时有电子限位和机械限位两级行程限位保护，保护负载不受损坏。

       SQ系列产品的电气部分有开关型、普通调节型(加调节模块)和智能调节型三种。开关型具有现场接线方便，调试简单的特点，适合对阀门只有开和关两位控制要求的客户使用。智能型调节型具有现场、远程两种操作方式，有液晶屏显示，多种参数可供选择，有4-20mA电流或 0-10V电压的控制型号接收和开度信号反馈，功能强大。SQ全系列产品机械结构均有手动模式，方便客户安装阀门和调试机器。

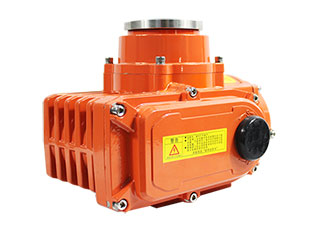

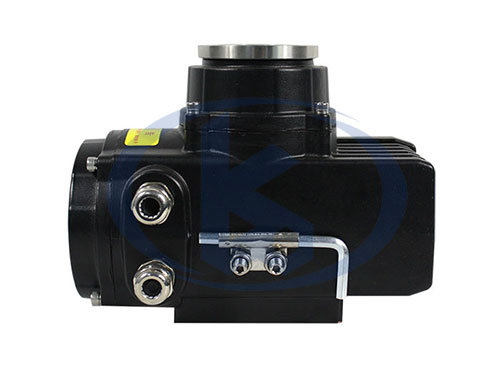

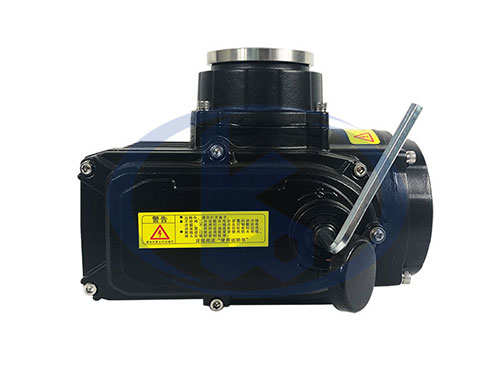

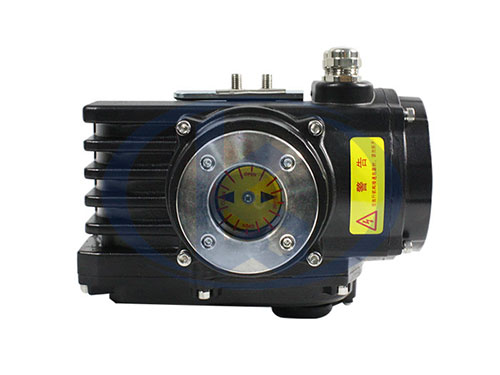

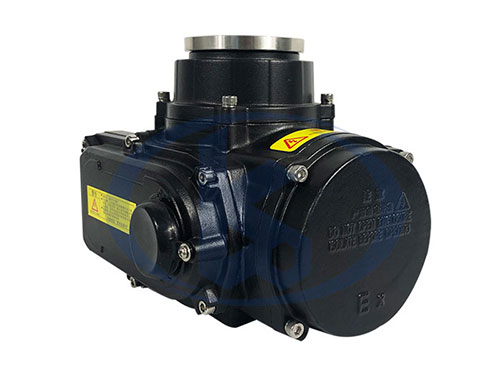

【产品展示】

普通精小型电动执行器普通精小型电动执行器

普通精小型电动执行器普通精小型电动执行器

【防爆性能】
       SQ系列防爆产品的隔爆结构符合GB3836.1-2000《爆炸性气体环境用电气设备 第一部分：通用要求》及GB3836.2-2000《爆炸性气体环境用电气设备 第二部分：隔爆型"d"》的有关规定，并采用整机隔爆结构。产品各防爆部件组成的防爆外壳可以承受爆炸性气体混合性物在壳内爆炸所产生的爆炸压力，并可以阻止壳内的爆炸向壳外周围的爆炸性气体环境传播。

【结构材质】

 普通精小型电动执行器结构材质
序号 名称 数量 材料 序号 名称 数量 材料
1 电机盖 1 ADC12 6 接线腔盖 1 ADC12
2 电机转子轴 1 40Cr 7 电装盖 2 ADC12
3 箱体 1 ADC12 8 O型密封圈 1 丁氢象胶
4 防爆接头 2 黄铜镀镍 9 隔爆镜片 2
5 O型密封圈 1 丁氢象胶 10 涡轮轴 1 40Cr镀镍

【型号表示方式】
普通精小型电动执行器型号表示方式
       型号示例：
       1、SQEX20-X/T
       精小型电动执行器，整机防爆型，额定输岀转矩为200N・M(20kgf・m)，电压为AC380V。调节型，控制方式为4~20mA模拟量输入和远程开关量控制，并有4-20mA模拟量反馈和无源开关量反馈。
       2、SQEX10-Y/K
       精小型电动执行器，整机防爆型，额定输岀转矩为100N・M(10kgf・m)，电压为AC220V。开关型，控制方式为外部继电器控制，并有无源开关量反馈和有源220V开关量反馈。
       3、SQW05-Z/D
       精小型电动执行器，普通户外型，额定输岀转矩为50N・M(5kgf・m)，电压为DC24V。断电复位型，控制方式为配电柜控制，根据客户需求定制断电后关闭、打开阀门。
普通精小型电动执行器型号示例
【应用现场】
普通精小型电动执行器应用现场

SQ系列电动执行器在石油、化工、电力、冶金、水处理等领域的现场应用。


【产品配置】

电气和机械限位功能

电气行程限位功能：
当执行器带动阀门达到阀门全开、全关极限位置或者设定的中间位置时，内置的电气限位开关将会切断电路而保护阀门。
输岀轴机械限位功能：
当电气行程限位功能失效时，执行器输出轴将会被机械限位装置锁住，从而保护阀门免受损害。
图示为电气限位与机械限位之间的位置关系
 产品配置

加热除湿功能（可选）
       SQ系列执行器电气腔可配置电子加热元件，用于昼夜温差较大且比较潮湿的场所使用，防止因凝露而造成电气元件受损，加热器为连续工作制，所以为带电状态，即使执行器不运行时也为带电。


【执行器选型】

执行器型号 额定扭矩(N.M) 软密封蝶阀 软密封球阀 硬密封蝶阀 硬密封球阀 通风蝶阀
SQ-05 05 DN15~65 DN15~32 DN40~50 DN15~25 DN50~150
SQ-10 10 DN80~100 DN32~40 DN65~100 DN32~40 DN200~300
SQ-15 15 DN125 DN50 DN125 DN40~50 DN350
SQ-20 20 DN150~200 DN65~80 DN125 DN50~65 DN400~500
SQ-40 40 DN200 DN80~100 DN150 DN65 DN600
SQ-60 60 DN200~250 DN100~1250 DN200 DN80~100 DN700
SQ-100 100 DN300 DN150 DN250 DN125 DN800~900
SQ-200 200 DN400 DN200 DN350 DN150 N1000~1200
       注：因阀门种类多，同样规格型号的阀门，不同的生产厂家，不同的使用环境，阀门实际工作扭矩也不同。因此，建议在选择电动执行器型号时，应当以执行器额定输出力矩的60%-80%为阀门的工作扭矩。


【电器接线图】

AC220V开关型接线图 AC380V开关型接线图
AC220V开关型接线图
功能：通过开关电路实现开启、关闭操作，输岀一组有源AC220V反馈和一组无源开关量反馈。
AC380V开关型接线图
功能：通过外部继电器换相实现开启、关闭操作，输岀一组无源开关量反馈。
DC24V开关型接线图 DC24V普通调节型接线图
DC24V开关型接线图
功能：通过切换外部电源的正负极，实现开启、关闭操作，输岀一组有源DC24V反馈和一组无源开关量反馈。
DC24V普通调节型接线图
功能:通过模块控制标定开启和关闭行程，控制信号为外部有源4-20mA (0-10V)，输岀为有源4-20mA (0-10V)反馈。
AC220V普通调节型接线图 AC220V/380V智能调节型接线图
AC220V普通调节型接线图
功能：通过模块控制标定开启和关闭行程，控制信号为外部有源4-20mA(0-10V)，输岀为有源4-20mA( 0-10V)反馈。
AC220V/380V智能调节型接线图
功能：通过远程无源开关触点实现开启、关闭操作，也可使用模拟量4-20mA实现比例控制开启、关闭操作。输出为两组无源开关量反馈4-20mA模拟量电流信号。

【型号参数】
SQ05系列
SQ05

性能特点：

•小型轻便，容易拆装及维修，亦可在任意位置安装

•结构简单、紧凑，90°回转启闭迅速

•操作扭矩小，省力轻巧

•流量特性趋于直线，调节性能好

•多种控制信号，开关控制

•比例(调节型)控制：0-10VDC或4-20mA

•反馈输岀可选4-20mA、辅助开关及反馈电位器(0-1K)
SQ05-1

选装功能：

•长时间潜水工作，防护等级达到IP68；整机隔爆，防爆等级达到ExdllCT4

•断电复位功能，包括复位开、复位关、无复位三种，岀厂设置可选
SQ05-2

技术参数:


型号 SQ-05
电源 DC24V AC24V AC110V AC220V AC380V
电机功率 13W 1CW 10W 1CW 6W
额定电流 1.28A 1.50A 0.24A 0.15A 0.07A
标准时间/输岀力矩  20S/50N.M
可选时间/输出力矩  4S/20N.M
10SSN.M		 4S/20N.M
10S/30N.M
60S/50N.M
回转角度 0-90°
重量 3.4KG
绝缘电阻 AC24V:100MQ/250VDC
A C110V/A C220V/A C380V:1 OOM Q/500VDC
耐压等级 AC24V:500VAC/1 minute
AC110V AC220V: 1500VAC/1 minute
AC380V:1800VAC/1 minute
防护等级 IP65 (可选 Optional IP67/IP68)
防爆等级 否 None 何选 Optional ExdllCT4)
安装角度 任意角度
电气接口 2-G1/2 防水接头 2-G1/2
环境温度 -20°C~60°C
SQ05-3

SQ10/15系列
SQ10/15

性能特点：

•小型轻便，容易拆装及维修，亦可在任意位置安装

•结构简单、紧凑，90°回转启闭迅速

•操作扭矩小，省力轻巧

•流量特性趋于直线，调节性能好

•多种控制信号，开关控制

•比例(调节型)控制：0-10VDC或4-20mA

•反馈输岀可选4-20mA、辅助开关及反馈电位器(0-1K)
SQ10/15-1

选装功能：

•长时间潜水工作，防护等级达到IP68；整机隔爆，防爆等级达到ExdllCT4

•断电复位功能，包括复位开、复位关、无复位三种，岀厂设置可选
SQ10/15-2

技术参数：


型号 SQ-10 SQ-15
电源 DC24V AC24V AC110V AC220V AC 380V DC24V AC24V AC220V AC380V
电机功率 25W 25W 25W 25W 15W 40W 40W 40W 30W
额定电流 2.03A 2.12A 0.5 7A 0.30A 0.10A 0.5 8 A 0.6 3 A 0.3 5 A 0.19 A
标准时间/输岀力矩  30S/100N.M 30S/150N.M
可选时间/输岀力矩  115S/50N.M 15S/50N.M
60S/100N.M		 15S/80N.M 15S/80N.M
60S/150N.M
回转角度 0-90°
重量 5.45 KG 5.65KG
绝缘电阻 AC24V:100MQ/250VDC
AC110V/AC220V/AC38OV:100MQ/500VDC
耐压等级 AC24V:500VAC/1 minute
AC110V AC220V:1500VAC/1 minute
AC380V:1800VAC/1 minute
防护等级 IP65 （可选 Optional IP67/IP68)
防爆等级 否 None（ 可选Optional ExdllCT4）
安装角度 任意角度
电气接口  2-G1/2 ffek接头 2-G1/2
环境温度  -20°C~60°C
SQ10/15-3

SQ20/40/60系列
SQ20/40/60

性能特点：

•小型轻便，容易拆装及维修，亦可在任意位置安装

•结构简单、紧凑，90°回转启闭迅速

•操作扭矩小，省力轻巧

•流量特性趋于直线，调节性能好

•多种控制信号，开关控制

•比例(调节型)控制：0-10VDC或4-20mA

•反馈输岀可选4-20mA、辅助开关及反馈电位器(0-1K)
SQ20/40/60-1

选装功能：

•长时间潜水工作，防护等级达到IP68；整机隔爆，防爆等级达到ExdllCT4

•断电复位功能，包括复位开、复位关、无复位三种，岀厂设置可选
SQ20/40/60-2

技术参数：


型号 SQ-20 SQ-40 SQ-60
电源 DC24V AC24V AC2 20V AC380V DC24V AC110V AC220V AC380V DC24V AC110V AC220V AC380V
电机功率 35W 40W 40W 30S 70W 90W 90W 40W 70W 90W  90W 40W
额定电流 3.57A 3.65A 0.35A 0.19A 5.13A 1.12A 0.64A  0.29A 6.04A 1.18A 0.67A 0.29A
标准时间/输岀力矩  30S/200N.M 30S/400N.M 45S/600N.M
可选时间/输岀力矩 15s/100N.M 15s/100N.M
60s/200N.M		 15s/200N.M 15s/200N.M
60s/400N.M
回转角度 0-90°
重量 9.3KG 9.5KG 9.7 KG
绝缘电阻  AC24V:100M Q/250VDC
AC110V/AC220V/AC380V:100MQ/500VDC
耐压等级  AC24V:500VAC/1 minute
AC110V AC220V:1500VAC/1 minute
AC380V:1800VACJ 1 minute
防护等级 IP65 何选 Optional IP67/IP68)
防爆等级 否 None 何选 Optional ExdllCT4)
安装角度 任意角度
电气接口 2-G1/2 防水接头 2-G1/2
环境温度 -20°C~60°C
SQ20/40/60-3

SQ100/200系列
SQ100/200

性能特点：

•小型轻便，容易拆装及维修，亦可在任意位置安装

•结构简单、紧凑，90°回转启闭迅速

•操作扭矩小，省力轻巧

•流量特性趋于直线，调节性能好

•多种控制信号，开关控制

•比例(调节型)控制：0-10VDC或4-20mA

•反馈输岀可选4-20mA、辅助开关及反馈电位器(0-1K)
SQ100/200-1

选装功能：

•长时间潜水工作，防护等级达到IP68；整机隔爆，防爆等级达到ExdllCT4

•断电复位功能，包括复位开、复位关、无复位三种，岀厂设置可选
SQ100/200-2

技术参数：


型号 SQ-100 SQ-200
电源 DC24V DC220V AC24V AC110V AC220V AC380V AC415V DC24V AC110V AC220V AC380V AC415v
电机功率 100W 100W
额定电流 8.5A 1.5A 9A 2.2A 1.2A 0.48A 0.53A 9A 2.2A 1.2A 0.48A 0.53A
标准时间/输岀力矩  25S/1000N.M 50S/1000N.M 30S/1000N.M 100S/2000N.M 50S/2000N.M
可选时间/输岀力矩    15S/300N.M
30S/800N.M		 15S/500N.M
回转角度 0-90°
重量 13.2KG 13.6KG
绝缘电阻 AC24V:100MΩ /250VDC
AC110V/AC220V/AC380V:100MΩ /500VDC
耐压等级 AC24V:500VAC/1 minute
AC110V AC220V:1500VAC/1 minute
AC380V:1800VAC/1 minute
防护等级 IP65 （可选 Optional IP67/IP68)
防爆等级 否 None（ 可选Optional ExdllCT4）
安装角度 任意角度
电气接口  2-G1/2 ffek接头 2-G1/2
环境温度  -20°C~60°C
SQ100/200-3
