Q型角行程电动执行器_电液动阀门执行器厂家报价-江苏布鲁克自动化装备有限公司

Q型角行程电动执行器我们又称之为Q型部分回转阀门电动执行装置，适用于蝶阀、球阀、旋塞阀、风门等做 90°回转的电动阀门，用于对电动阀门的开启、关闭或调节。作为稳定可靠的角行程电动执行器，可适用于不同控制系统，不同工作环境的需求。传动机构一体化的设计，使产品具有更小的体积和简洁的外观。安全可靠的手动设计，无须切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要：隔爆型、整体开关型、整体调节型。

Q型角行程电动执行器的整机性能符合 GB/T24923-2010《普通型阀门电动装置技术条件》的规定。隔爆型性能符合 GB3836.1-2010《爆炸性环境第1部分：设备通用要求》，GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》及 GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定。

【产品展示】

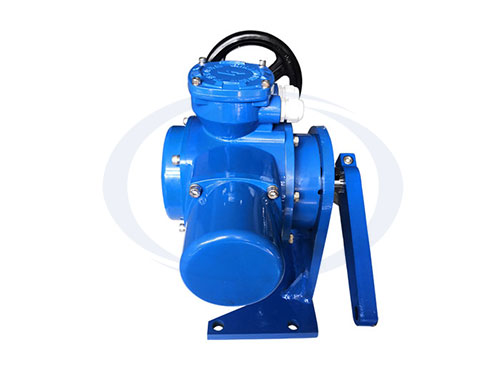

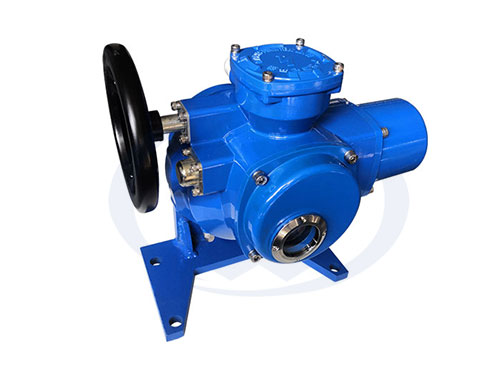

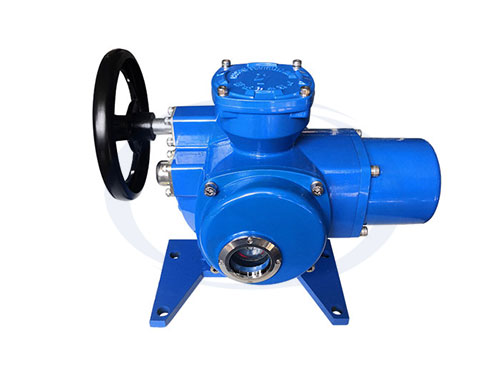

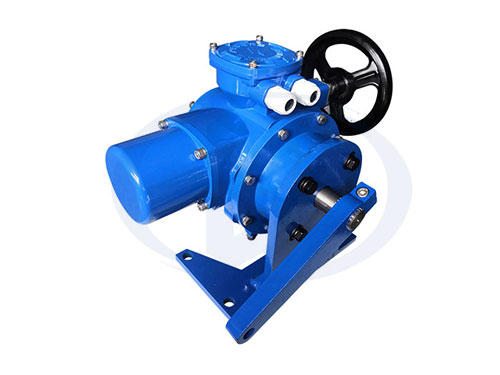

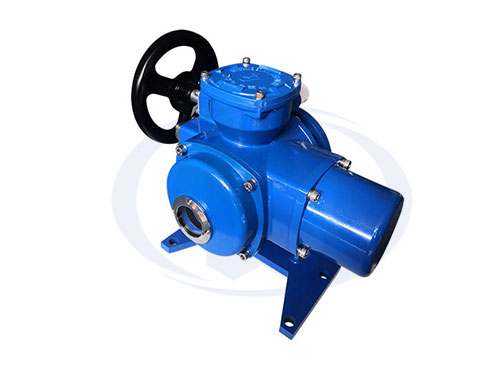

Q型角行程电动执行器

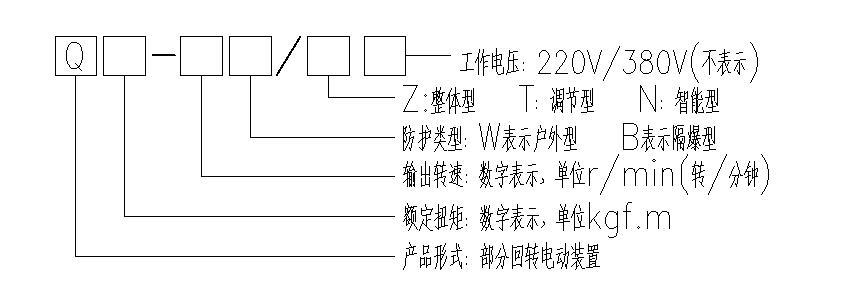

【型号表示方式】

型号示例：

Q10-1B/N：表示为隔爆智能开关型部分回转电动装置，额定输出转矩为 100N.m（10kgf·m），输出轴转速为 1r/min，额定电压 380V。

【技术参数】

供电电源： 额定电压：三相 AC380V（特殊订货单相 220V、三相 440V、660V 等）

额定频率：50HZ（特殊 60HZ）

防护等级：IP65/67(特殊订货 IP68)；

绝缘等级：F 级

环境温度：-20～+60℃（特殊订货-40～+70℃）；

相对湿度：≤95%（+25℃时）；

工作制：短时 10 分钟(特殊订货 15-30 分钟)；

防爆标志：ExdⅡBT4 适用于环境为ⅡA、ⅡB 级 T1-T4 组的爆炸性气体环境；

工作环境：普通型用于无易燃易爆和强腐蚀介质的场所；

防腐涂装：高温烤漆。

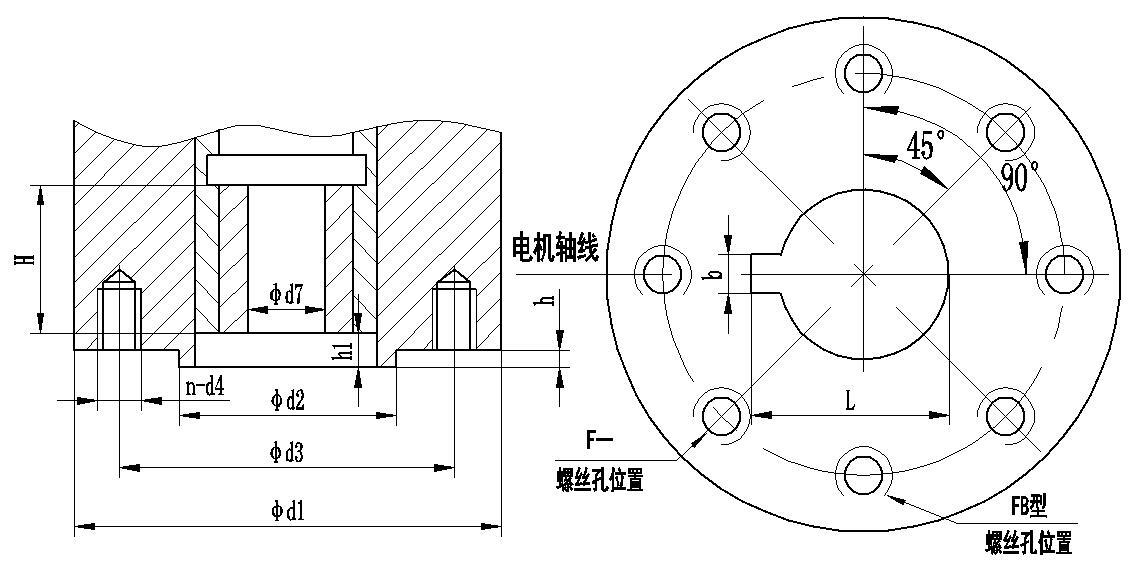

【连接尺寸】

执行标准 GB/T12223-2005
电装型号	法兰号		d1	d2(f8)	d3	n-d4	d7		H	h	h1	b
电装型号	法兰号		d1	d2(f8)	d3	n-d4	预留	上限	H	h	h1	b
Q05 Q10 Q15		FB1	77		57	4-M6	12.7	15.9	33			3/5
		FB2	92		70	4-M8	19		33			5
	F05		65	35	50	4-M6	8	19	33	3	2
	F07		90	55	70	4-M8	8	19	33	3	2
Q20 Q30 Q40		FB3	115		89	4-M12	22.2		42			5
	F07		90	55	70	4-M8	8	19	33	3	2
	F10		125	70	102	4-M10	12	28	42	3	2
Q60 Q120		FB3	115		89	4-M12	22.2/28.6		80			5/8
		FB4	140		108	4-M12	31.7		50
	F10		125	70	102	4-M10	15	38	50	3	2
	F12		150	85	125	4-M12	15	38	50	3	2
Q180		FB5	197		159	4-M16	33.3/38.2		60			10
Q180	F14		175	100	140	4-M16	20	38	60	3	3
Q300		FB5	197		159	4-M16	41.3		80			10
Q500	F16		210	130	165	4-M20	20	55	80	3	3

注：以上参数为常规供货，如有特殊需要可在订货时说明。

【产品参数】

型号规格	输出扭矩 N/m	输出转速 r/min	上限阀杆直径 mm	手动速比	电机功率 W	额定电流 A	参考重量 Kg
型号规格	输出扭矩 N/m	输出转速 r/min	上限阀杆直径 mm	手动速比	电机功率 W	额定电流 A	参考重量 Kg
Q05	50	1	19	60	45	0.16	8.5
Q10	100	1	19	60	60	0.18	8.6
Q15	150	1	19	60	75	0.22	8.7
Q20	200	1	28	90	90	0.26	12.7
Q30	300	1	28	90	120	0.32	12.7
Q40	400	1	28	90	150	0.37	13
Q60	600	1	38	87	180	0.72	21
Q120	1200	1	38	87	250	1.0	21
Q180	1800	1	38	87	370	1.6	23
Q300	3000	0.5	55	348	370	1.6	35
Q500	5000	0.5	55	348	550	2.5	35

注：以上参数为常规供货，如有特殊需要可在订货时说明。

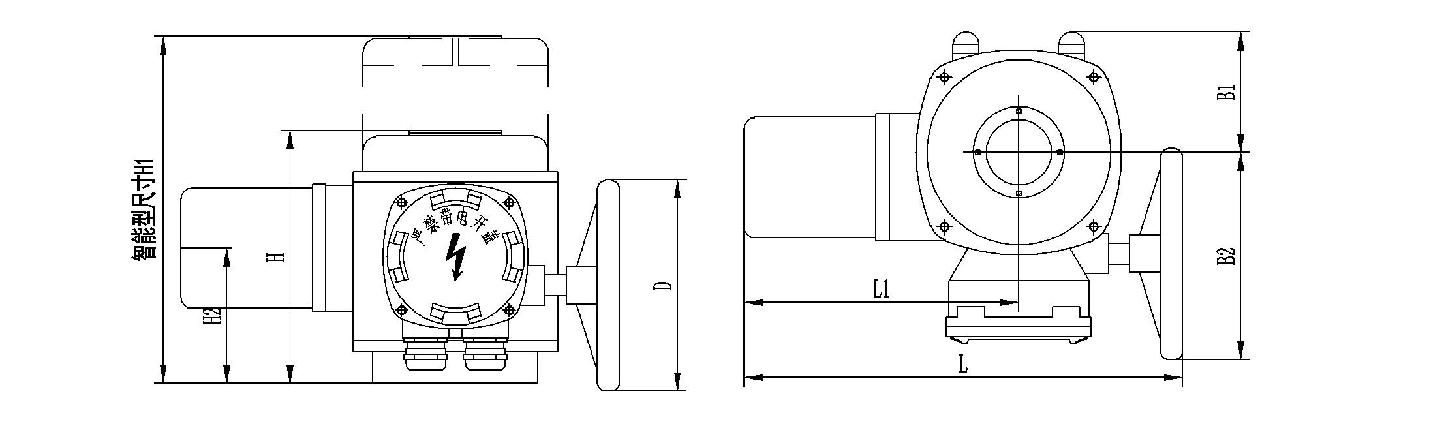

【外形尺寸】

尺寸型号	B1	B2	H	H1	H2	L	L1	D
Q05/15	68	114	156	270	73	250	157	140
Q20/40	91	157	191	273	103	332	208	160
Q60/180	143	203	227	309	126	424	232	250
Q300/500	143	203	291	373	190	424	232	250

【安装拆卸】

允许阀门电动装置任意位置安装，但必须注意电机尽量呈水平位置，电器箱盖呈水平或垂直向上状态为推荐安装方式，这样有利于润滑、调试、维护和手动操作。

【接线注意事项】

用手轮将阀门开启至 50%开度处，按下开发或关阀键，检查阀门的旋向是否与按键对应，如果不一致立即按停止按钮。切断三相电源，调换三相电源中的任意两相。

【友情提示】江苏布鲁克自动化装备有限公司专业生产销售各类电液球阀、电液蝶阀等电液阀门、液动蝶阀、液动球阀等液动阀门、电动阀门、电液执行器、液动执行器、电动执行器等产品，我们贯彻“产品质量为生产之本”战略方针，专业为您提供规格型号齐全、质量稳定、价格合理的Q型角行程电动执行器产品，欢迎前来咨询报价。
